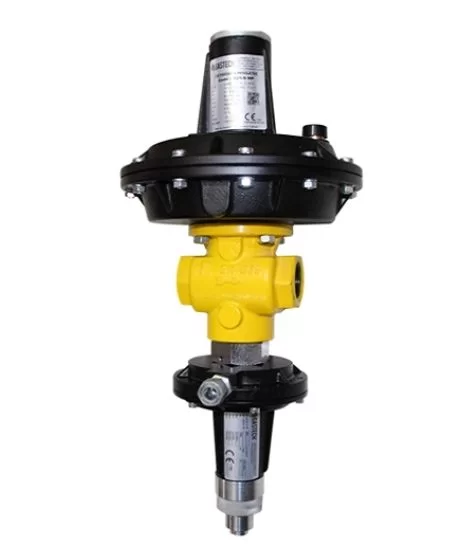

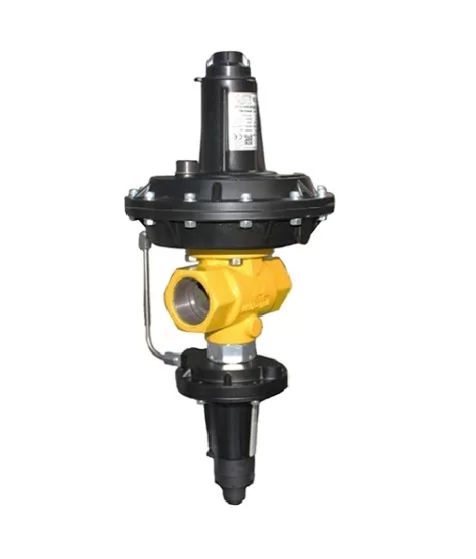

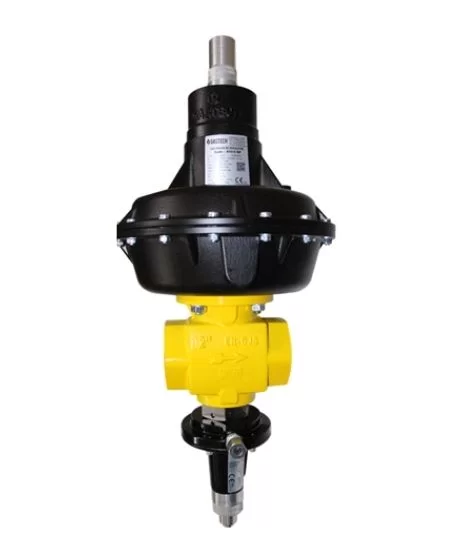

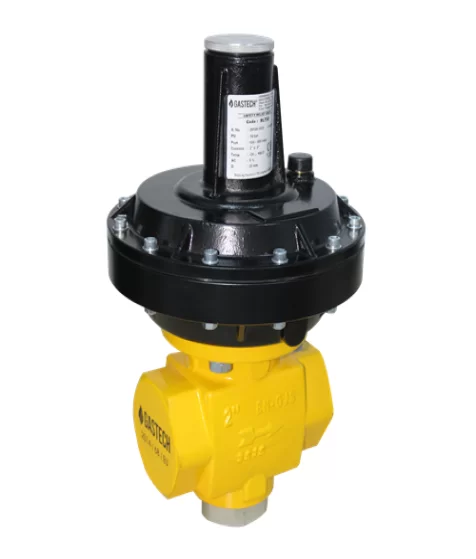

R Serisi - Dişli Gaz Regülatörleri PS: 16bar
Gastech · R · R25S · R40S · R50S
← Yay Tahrikli Gaz Regülatörleri
R Serisi Katalog (EN) R Serisi Katalog (RU) R Serisi Teknik Kullanım Kılavuzu HAZ.2023 (TR) R Series Catalogue Jun 2023 (EN) R Series Catalogue Jun 2023 (RU) CE Document, Quality System Certificate 2014/68/EU R Series Technical User Manual JUN.2023 (EN)
Çizimler
653a6115ca3dd.DWG 653a616c9852f.DWG 64c5377cb0bf4.DWG 653a609798f89.DWG 653a5fca6ee3d.DWG 64c5377cb0bf4.DWG
Doğrudan tahrikli Gaz Basınç Regülatörleri, Emniyet Kapat Valfi ile Aynı Gövdede olabilir, 2014/68/EU direktifleri ve EN 334:2019 / EN 14382:2019 standartlarına uygun olarak üretilmiştir.
“R” serisi , diyafram kontrollü, yaylı regülatörler; düşük ve orta basınçlar için kullanıma uygundur. “R” serisi regülatörler dahili algılama hatları ile teçhiz edilmiş olup, müşteri isteğine göre harici algılamalı olarak ta üretilebilinir.
Diyafram mekanizması ile kombine edilmiş özel bir regülatör tasarımı bize;
* Yüksek debi geçirgenliği
* Maksimum debide bile yüksek hassasiyet
* Hiç akış olmadığında bile 0 sızıntı
* Hızlandırılmış refleksler
* Boru hattından sökmeden bakım ve tamir imkanı sonuçlarını sağlar
| Teknik Özellikler / Technical Features |
|---|
| Maximum allowable pressure –PS 20 bar |
Inlet pressure range –bPu BP 0.1 – 16 bar MP – AP 0.1 – 20 bar |
| Outlet pressure range –Wd⁽⁴⁾ 15 - 4400 mbar |
| Allowable temperature –TS⁽¹⁾ -20 °C to +60 °C |
| Inlet gas temperature -20 °C to +60 °C |
| Accuracy class –AC⁽²⁾ up to AC 5 |
| Lock-up pressure class –SG⁽²⁾ up to SG 10 |
| Nominal size –DN 1’’ x 1’’ | 1’’ x 11/2’’ | 11/2’’ x 11/2 ‘’ | 2’’ x 2’’ |
| Connections⁽³⁾ Threaded Rp EN or NPT ASME |
