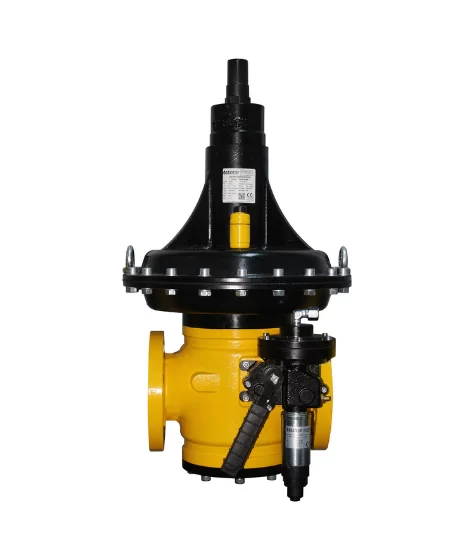

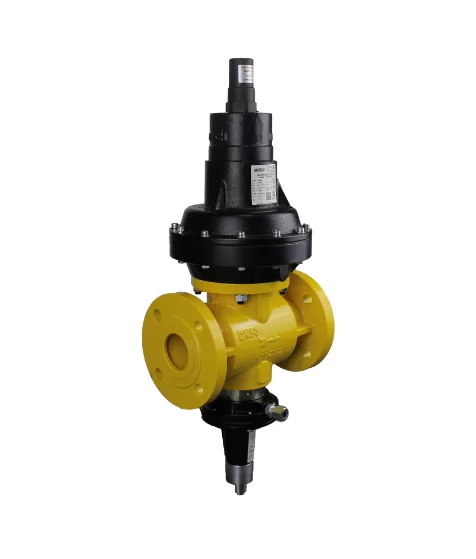

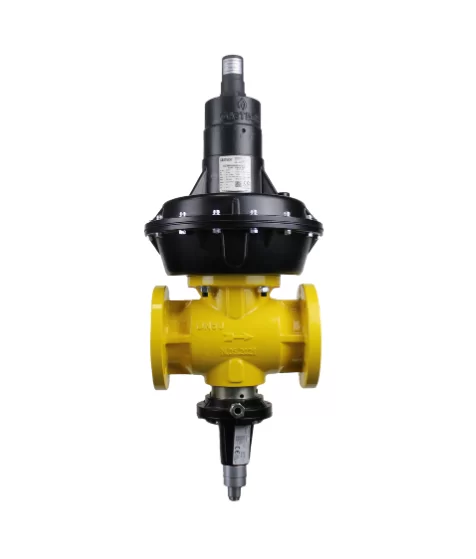

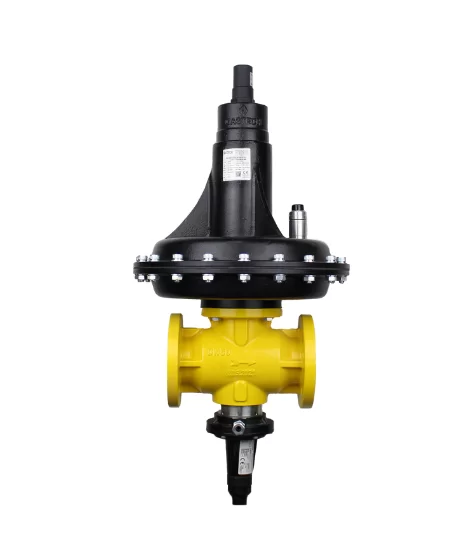

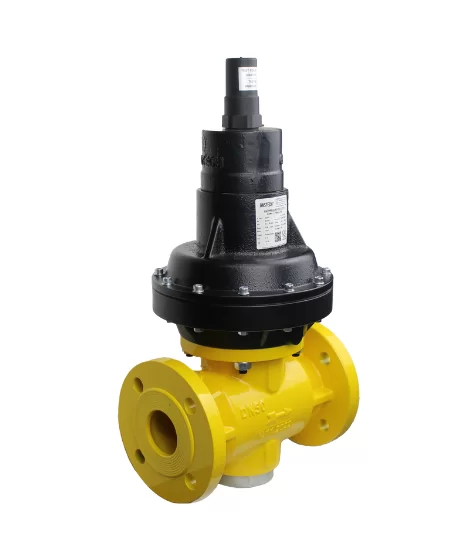

F Serisi - Flanşlı Gaz Regülatörleri PS:25bar
Gastech · F · F25S · F40S · F50S · F50SH · F65S · F80S · F100S
← Yay Tahrikli Gaz Regülatörleri
F Serisi Katalog (EN) F Serisi Katalog (RU) F Serisi Kullanım ve Kurulum Kılavuzu F Series Catalogue Jun 2023 (EN) F Series Catalogue Jun 2023 (RU) CE Document, Quality System Certificate 2014/68/EU F Serie Technical User Manual JUN.2023 (EN)
Çizimler
65f01d5009132.DWG 652e7d21c8722.DWG 65e18cfa9012b.DWG 64c557d6681ed.DWG 64c55978e3a41.DWG 64c559c48eb34.DWG 64c55a18be097.DWG 65f01d3521779.DWG 652e748486c69.DWG 65e18bd11e43b.DWG 64c557d6681ed.DWG 64c55978e3a41.DWG 64c559c48eb34.DWG 64c55a18be097.DWG
Doğrudan tahrikli Gaz Basınç Regülatörleri, Emniyet Kapat Valfi ile Birleştirilmiş, 2014/68/EU direktifleri ve EN 334:2019 ve EN 14382:2019 standartlarına uygun olarak üretilmiştir.
“F” serisi dengeleme membranlı tasarımlı, diyafram kontrollü, yaylı regülatörler; düşük ve orta basınçlar için kullanıma uygundur. “F” serisi regülatörler harici algılama hatları ile teçhiz edilmiş olup, müşteri isteğine göre dahili algılamalı olarak ta dizayn edilebilinir. Dengeleme mekanizması ile kombine edilmiş özel bir regülatör tasarımı bize;
* Yüksek debi geçirgenliği
* Maksimum debide bile yüksek hassasiyet
* Hiç akış olmadığında bile 0 sızıntı
* Hızlandırılmış refleksler
* Boru hattından sökmeden bakım ve tamir imkanı sonuçlarını sağlar.
| Teknik Özellikler / Technical Features |
|---|
| Maximum allowable pressure –PS 20 bar |
Inlet pressure range –bPu DN up to 4’’ 0.1 – 20 bar 6’’ 0.1 – 10 bar |
Outlet pressure range –Wd DN up to 4’’ 15 – 4400 mbar 6’’ 15 – 2000 mbar* |
| Allowable temperature –TS⁽¹⁾ -20 °C to +60 °C |
| Inlet gas temperature -20 °C to +60 °C |
| Accuracy class –AC⁽²⁾ up to AC 5 |
| Lock-up pressure class –SG⁽²⁾ up to SG 10 |
Nominal size –DN DN25 1’’ | DN40 11/2’’ | DN50 2’’ | DN65 21/2’’ DN80 3’’ | DN100 4’’ | DN150 6’’ |
| Connections⁽³⁾ PN16, PN20 according to ISO 7005 Class 150 RF according to ASME B16.5 and |
