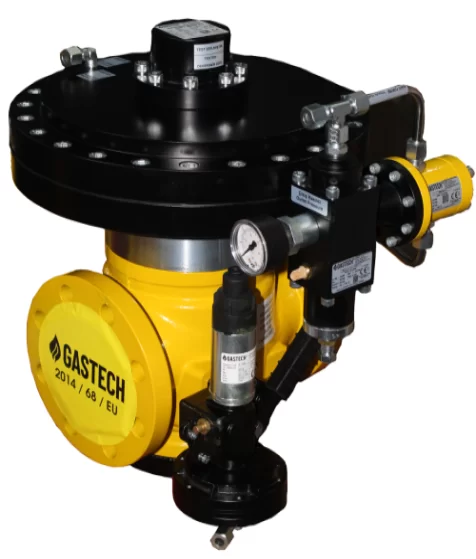

Z-P Serisi - Pilot Kontrollü Flanşlı Gaz Regülatörleri PS:50bar
Gastech · Z-P · Z25/S-P · Z50/S-P · Z25 · Z50 · Z80
← Pilot Tahrikli Gaz Regülatörleri
Z Serisi Pilotlu Regülatörler Katalog Jun.2023 (EN) Z-P Serisi Technical User Manual JUN.2023 (EN) Z-P Series Regulators with Pilot Catalog Jun.2023 (EN) Z-P Serisi Technical User Manual JUN.2023 (EN)
Çizimler
65bbaafabde7f.DWG 65bbac07638e3.DWG 6511844a69250.DWG 65118942a0572.DWG 65118c6b050f7.DWG
Z serisi Pilot Tahrikli Gaz Basınç Regülatörleri, Emniyet Kapat Valfi ile Birleştirilmiş, 2014/68/EU direktifleri ve EN 334:2019 ve EN 14382:2019 standartlarına uygun olarak üretilmiştir.
Z Serisi orta ve yüksek basınçlı uygulamalar için pilot kontrollü basınç regülatörüdür. Ticari ve endüstriyel kullanım için dağıtım şebekelerinin yanı sıra özellikle doğalgaz dağıtımı için sistem kurulumuna da uygundur. Düşürülmüş basıncın doğruluğu, yüksek kapasite değişkenlik oranı, çalışma koşullarındaki değişikliklere hızlı adaptasyonla birlikte, akış hızında ani değişiklikler olsa da, Z serisi regülatörler özellikle gaz tedarik sistemlerinde kullanım için uygun kılar. F Serisi regülatörler EN 334:2019 Avrupa standardına giren sınıftadır. Bu regülatörler işletiminde, Z serisi regülatörleri ana hattan sökülmeden tam bakım yapabilme tasarımına sahiptir.
| Teknik Özellikler / Technical Features | ||||
|---|---|---|---|---|
| Desing Pressure, PS | 50 bar | 5000 kPa | 725 PSIG | |
| Inlet Pressure Range, bPu | 1 – 50 bar | 100 – 5000 kPa | 14.5 – 725 PSIG | |
| Type | IS | |||
| Fail Mode | Fail to Close | on request Fail to Open | ||
| Outlet Pressure Range Wd | 1 - 16 bar | 100 - 1600 kPa | 14.5 – 232 PSIG | |
| Operating Temparature AmbienteTemperature | -20°C to +60°C / -4°F to 140 °F -30°C to +60°C /-22°F to 140 °F | on req. -40°C / 40 °F | ||
| Accuracy& lock-up pressure(AC-SG) | up to AC2.5 / up to SG5 | |||
| Lock-up Zone | Qmin, Pu / Qmax, Pu = 2,5 / 100 | |||
| Type of Fluid | Natural gas, Town gas, Propane, Butane, Air, Nitrogen or any non corrosive and filtered dry gases. Group 1,2,3 | |||
| Diameter | DN25-DN40-DN50-DN80-DN100 Class 150-300-600 RF , according to ANSI B16.5 and PN 16/40 according to DIN 2263, (ISO 7005) | |||
| Safety Devices | Over Pressure Shutoff and Under Pressure Shutoff. | |||
| Options | Monitor Regulator, Silencer, Electronic or Pnomatic Remote Control, Flow Limiter, Pilot Heater, Position Transmitter | |||
