GH Serisi - Pmax:50 bar Gaz Filtreleri
Gastech · GH · GH25
GH Serisi Filitre Kataloğu (EN) GH Serisi Filitre Kataloğu (RU) GH Serisi Filtre Teknik Kullanım Kılavuzu GH Series Filter Catalogue Filter Dimensions GH Series Catalogue JUN.2023 (RU) GH Series Filter Technical User Manual JUN.2023 (EN)
Çizimler

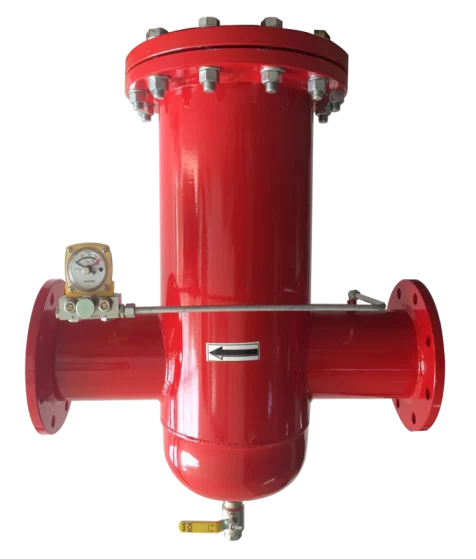

GH Serisi gaz filtreleri EN13445 standardı ve 2014/68/EU direktiflerine uygun tasarlanmış ve üretilmiştir.
''GH” serisi kartuşlu tip filtreler; toz, kir, pas ve diğer katı partikülleri tutmak için tasarlanmıştır. Basınç düşürme ve ölçüm istasyonları, gaz train hatları, enerji santralleri ve yakma kontrol sistemleri önünde kullanılabilinir. Filtreler doğalgaz, LPG ve diğer aşındırıcı olmayan gazların filtrasyonuiçin uygundur. (DVGW Code of Practice G 260 / G 262. ). 2014/68/EU direktiflerine uygun tasarlanmış ve üretilmiştir.
- Tüm filtreler dış ortam kullanımına uygundur.
- Kolay ve hızlı kartuş değişimi.
- Yüksek filtrasyon kabiliyeti ve düşük basınç kaybı.
- Opsiyonel olarak fark basınç manometresi montajlanabilir.
| Teknik Özellikler / Technical Features |
|---|
| Maximum allowable pressure –PS 25 bar / 50 bar |
Allowable temperature –TS⁽¹⁾ -10 °C to +60 °C |
Inlet gas temperature -10 °C to +60 °C |
Nominal size –DN DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 It is possible to produce filters with different inlet and outlet diameters to order. |
Connections⁽²⁾ PN16, PN25, PN40 according to ISO 7005 Class 150-300 RF according to ASME B16.5 and |
| Filtration efficiency⁽³⁾ Standard 99.9% of particle size > 2 μm |
| Limit for soiled filter insert ∆pmax = 500 mbar |
Explosion protection Mechanical components of filter do not contain a potential ignition source, thus do not fall in limits of ATEX 95 (94/9/EG). (Used electronic accessories comply with ATEX-demands.) |
