GS Serisi - Pmax:25 bar Gaz Filtreleri
Gastech · GS · GS25 · GS32 · GS40 · GS50 · GS65 · GS80 · GS100 · GS150
GS Serisi Filitre Kataloğu (EN) GS Serisi Filitre Kataloğu (RU) GS Serisi Kullanım Kılavuzu GS Series Catalogue JUN.2023 (EN) GS Series Catalogue JUN.2023 (RU) GS Serisi Technical User Manual
Çizimler
65af962adf9d1.DWG 65af9ab3ebb2d.DWG 65af9bba8f2a8.DWG 65af9d3b3dc06.DWG 64f89265156c8.DWG 64f892d3c2eb0.DWG 64f8933e8ad0d.DWG 6537a6e383d9e.DWG 65af95e2ba98d.DWG 65af9a41744af.DWG 65af9c2339615.DWG 65af9c8f945df.DWG 64f89265156c8.DWG 64f892d3c2eb0.DWG 65a113d629156.DWG 6537a6fb15169.DWG
GS Serisi gaz filtreleri DVGW G260, G262 kuralları ve 2014/68/EU direktiflerine uygun tasarlanmış ve üretilmiştir.

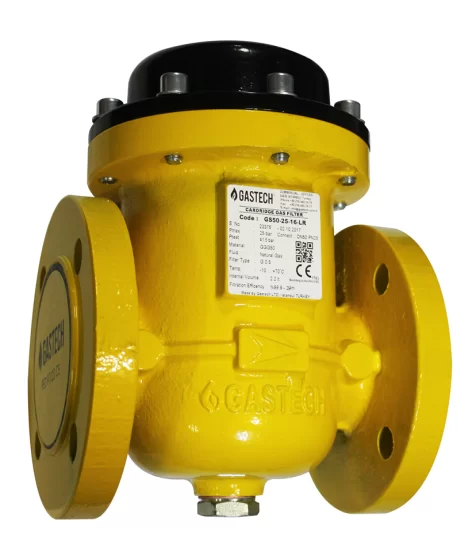

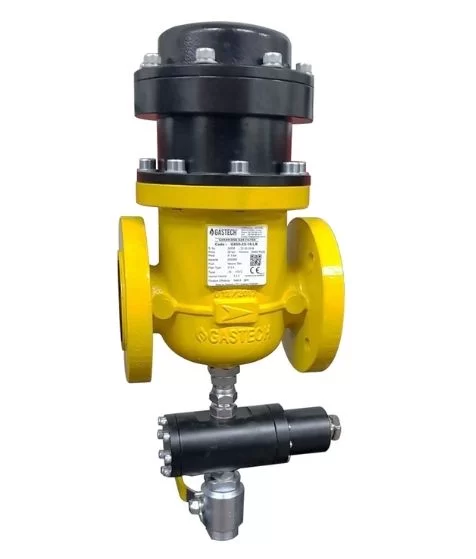

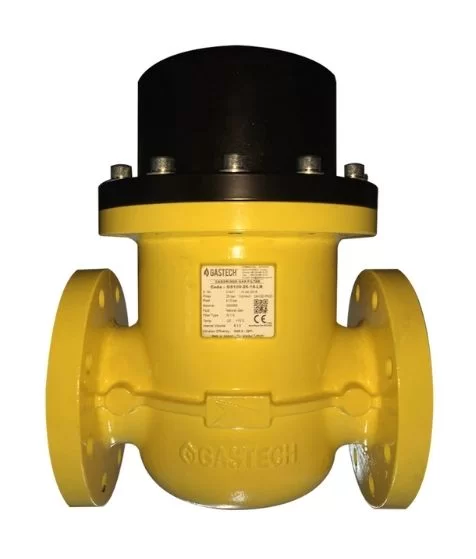

“GS” serisi kartuşlu tip filtreler; toz, kir, pas ve diğer katı partikülleri tutmak için tasarlanmıştır. Basınç düşürme ve ölçüm istasyonları, gaz train hatları, enerji santralleri ve yakma kontrol sistemleri önünde kullanılabilinir. Filtreler doğalgaz, LPG ve diğer aşındırıcı olmayan gazların filtrasyonuiçin uygundur. (DVGW Code of Practice G 260 / G 262. ). 2014/68/EU direktiflerine uygun tasarlanmış ve üretilmiştir.
- Tüm filitreler dış ortam kullanımına uygundur.
- Kolay ve hızlı kartuş değişimi.
- Yüksek filtrasyon kabiliyeti ve düşük basınç kaybı.
- Opsiyonel olarak fark basınç manometresi montajlanabilir.
| Teknik Özellikler / Technical Features |
|---|
| Maximum allowable pressure –PS 25 bar |
Allowable temperature –TS⁽¹⁾ -20 °C to +60 °C |
Inlet gas temperature -20 °C to +60 °C |
Nominal size –DN DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 It is possible to produce filters with different inlet and outlet diameters to order. |
Connections⁽²⁾ PN16, PN25 according to ISO 7005 Class 150 RF according to ASME B16.5 and |
| Filtration efficiency⁽³⁾ Standard 99.9% of particle size > 2 μm |
| Limit for soiled filter insert ∆pmax = 500 mbar |
Explosion protection Mechanical components of filter do not contain a potential ignition source, thus do not fall in limits of ATEX 95 (94/9/EG). (Used electronic accessories comply with ATEX-demands.) |
